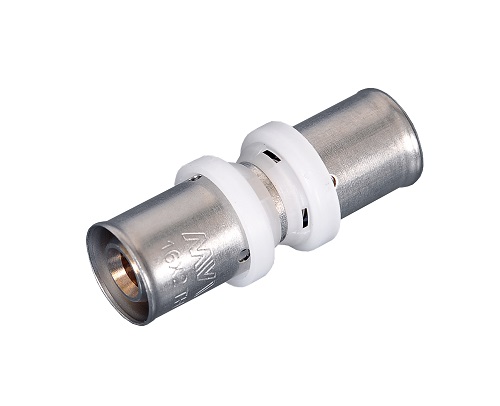

Пресс-фитинг прямой равносторонний

Подбор по параметрам

Пресс-фитинг прямой равносторонний: стандарт скорости и надежности в монтаже

Пресс-фитинг прямой равносторонний — это фундаментальный компонент в технологии радиальной опрессовки, которая на сегодняшний день является одной из самых популярных, быстрых и надежных методик создания неразъемных соединений для металлопластиковых и полимерных труб в системах водоснабжения и отопления. Его задача — соосно соединить два отрезка трубы одинакового диаметра, создав герметичный и механически прочный узел, способный десятилетиями выдерживать давление и температурные нагрузки. В отличие от компрессионных (цанговых) фитингов, которые можно собирать с помощью обычных ключей, пресс-фитинг требует использования специального электрогидравлического или ручного пресс-инструмента. Именно этот фактор превращает процесс монтажа из субъективного "искусства затяжки" в стандартизированную технологическую операцию, где качество соединения практически не зависит от человеческого фактора, а определяется точностью работы инструмента.

Принцип действия: как создается герметичное соединение?

Секрет надежности пресс-фитинга кроется в его продуманной конструкции и контролируемой деформации. Процесс создания соединения основан на взаимодействии нескольких ключевых элементов:

  1. Штуцер фитинга: Это внутренняя часть, которая вставляется в трубу. На штуцере расположены два паза, в которых находятся уплотнительные кольца (O-ring).
  2. Уплотнительные кольца (O-rings): Изготовленные из термостойкого каучука EPDM, именно эти два кольца обеспечивают 100% гидравлическую герметичность соединения. Они плотно прилегают к внутренней поверхности трубы.
  3. Обжимная гильза: Это внешний силовой элемент, изготовленный из нержавеющей стали. Изначально она свободно сидит на корпусе фитинга.
  4. Пресс-инструмент: Специальный инструмент с пресс-клещами (вкладышами) определенного профиля (например, TH или U) обхватывает гильзу и с усилием в несколько тонн равномерно обжимает ее по всему периметру.
  5. Результат: Гильза из нержавеющей стали деформируется, принимая форму профиля пресс-клещей. Она с огромной силой обжимает стенку металлопластиковой трубы, которая, в свою очередь, плотно обжимает уплотнительные кольца на штуцере. Создается мощное, механически прочное и абсолютно герметичное соединение, которое уже невозможно разобрать.

Анатомия пресс-фитинга: из чего состоит надежность?

Каждый элемент качественного пресс-фитинга выполняет свою важную функцию и должен быть изготовлен из правильных материалов.

  • Корпус: Изготавливается методом горячей штамповки из сантехнической латуни CW617N. Этот материал и технология обеспечивают высокую прочность, отсутствие внутренних пор и микротрещин, а также превосходную коррозионную стойкость.
  • Обжимная гильза: Выполняется из нержавеющей стали (например, AISI 304). Это гарантирует, что гильза не заржавеет со временем, даже находясь во влажной среде (например, в стяжке), и сохранит свое обжимное усилие.
  • Уплотнительные кольца: Для систем отопления и водоснабжения используется EPDM (этилен-пропиленовый каучук). Этот материал сохраняет эластичность в широком диапазоне температур (от -40 до +140°C), устойчив к воздействию этиленгликоля (антифриза) и не стареет на протяжении десятилетий. Это самое сердце герметичности фитинга.
  • Диэлектрическая прокладка: На основание штуцера надето кольцо из тефлона (PTFE) или другого диэлектрического материала. Его задача — предотвратить прямой контакт алюминиевого слоя металлопластиковой трубы с латунным корпусом фитинга. Это исключает возникновение электрохимической коррозии, которая могла бы со временем разрушить трубу изнутри.
  • Фиксирующее кольцо с "окнами": Многие современные фитинги оснащены пластиковым кольцом, которое удерживает гильзу на месте и имеет специальные отверстия. Эти "окна" позволяют монтажнику визуально убедиться, что труба вставлена в фитинг до упора, что является критически важным для правильной опрессовки.

Важнейший нюанс: профили обжима (TH, U)

Это самый критический аспект, который должен знать каждый монтажник. Пресс-клещи инструмента имеют определенную форму (профиль), и фитинги производятся под эти профили. Профиль фитинга и профиль клещей должны строго совпадать!

  • Профиль TH: Имеет более сложную, ребристую форму. Считается одним из самых надежных, создает несколько зон уплотнения.
  • Профиль U: Имеет более простую, П-образную форму. Также очень популярен и надежен.

Категорически запрещено обжимать фитинг с профилем TH клещами с профилем U, и наоборот. Такое соединение не будет иметь расчетной прочности и герметичности и гарантированно потечет — если не сразу, то со временем. Перед покупкой фитингов всегда уточняйте, под какой профиль они рассчитаны и какие клещи есть в вашем инструменте.

Пошаговое руководство по монтажу и критические ошибки

Правильная последовательность действий:

  1. Резка: Отрежьте трубу строго под углом 90° с помощью специальных ножниц для металлопластиковых труб.
  2. Калибровка и снятие фаски: Возьмите калибровщик нужного диаметра. Вставьте его в трубу и сделайте несколько вращательных движений. Этот инструмент выполняет три важнейшие задачи: восстанавливает идеальную круглую форму трубы, снимает внутреннюю фаску (чтобы не повредить O-кольца при надевании) и внешнюю фаску. Пропуск этого этапа — главная причина брака!
  3. Проверка: Убедитесь, что фитинг укомплектован (есть два уплотнительных кольца, гильза на месте).
  4. Соединение: Плавным поступательным движением наденьте трубу на штуцер фитинга до упора. Убедитесь в окошках фиксирующего кольца, что труба зашла на всю глубину.
  5. Опрессовка: Откройте пресс-клещи, установите их строго перпендикулярно трубе так, чтобы профиль клещей точно попал в паз на корпусе фитинга (между буртиком фитинга и краем гильзы). Произведите обжим до полного сведения рукояток инструмента. Опрессовка производится только один раз!

Пять критических ошибок монтажа:

  1. Отсутствие калибровки и снятия фаски: Острый край трубы срезает или задирает уплотнительные кольца.
  2. Неполная посадка трубы на штуцер: Гильза обжимает пустое место, а не трубу на штуцере.
  3. Перекос инструмента: Неперпендикулярное расположение клещей приводит к неравномерному обжиму.
  4. Использование несовместимых профилей: Гарантированная протечка в будущем.
  5. Повторная опрессовка: Попытка "поджать" уже обжатое соединение разрушает его структуру и герметичность.

Пресс-фитинги — это технология, которая при соблюдении правил и наличии правильного инструмента обеспечивает непревзойденную скорость и стабильное качество монтажа. В нашем каталоге представлены пресс-фитинги, соответствующие самым строгим стандартам, которые станут надежной основой вашей инженерной системы.
