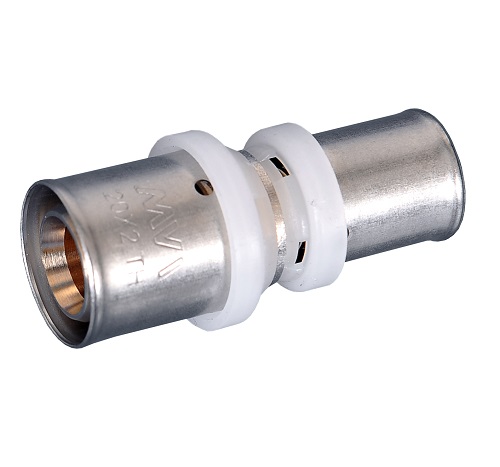

Пресс-фитинг прямой переходной

Подбор по параметрам

Пресс-фитинг прямой переходной, также известный в профессиональной среде как пресс-редуктор, — это специализированный соединительный элемент, предназначенный для создания прямого, соосного и неразъемного соединения между двумя отрезками металлопластиковой или полимерной трубы разного диаметра. Его ключевая задача — обеспечить плавный и гидравлически грамотный переход с большего диаметра магистрали на меньший, например, при формировании ответвлений или при подключении к оборудованию. Использование технологии радиальной опрессовки со специальным инструментом гарантирует высочайшую скорость монтажа и, что самое главное, стабильное и повторяемое качество соединения, которое практически не зависит от квалификации монтажника. Это современный стандарт для создания надежных инженерных систем, где требуется изменять диаметр трубопровода без использования нескольких отдельных фитингов.

Принцип действия: как технология опрессовки создает монолитный узел

Надежность пресс-соединения — это результат не клея или сварки, а точно рассчитанной механической деформации, которая создает герметичность на молекулярном уровне. Процесс основан на слаженной работе нескольких компонентов:

  1. Штуцер фитинга: Это внутренняя часть угольника, которая вставляется в трубу. На его поверхности проточены два специальных паза, в которых размещены уплотнительные кольца (O-ring).
  2. Уплотнительные кольца (O-rings): Изготовленные из термостойкого каучука EPDM, эти два кольца являются "сердцем" герметичности. При монтаже они плотно контактируют с идеально гладкой внутренней поверхностью трубы, создавая первичный герметичный барьер.
  3. Обжимная гильза: Внешняя силовая оболочка фитинга, изготовленная из нержавеющей стали. В исходном состоянии она свободно надета на корпус.
  4. Пресс-инструмент: Специальный инструмент (ручной или электрогидравлический) оснащается пресс-клещами (вкладышами) с определенным внутренним профилем (например, TH или U). Эти клещи охватывают гильзу.
  5. Процесс опрессовки: Инструмент с усилием в несколько тонн сжимает клещи, которые равномерно обжимают стальную гильзу по всему периметру. Гильза, деформируясь, с огромной силой вдавливает стенку металлопластиковой трубы в пазы на штуцере и плотно обжимает ее вокруг уплотнительных колец. В результате создается мощнейшее механическое соединение, которое фиксирует трубу и гарантирует герметичность уплотнений на десятилетия вперед. Соединение становится неразборным.

Анатомия надежности: материалы и конструкция

Качество пресс-угольника напрямую зависит от материалов, из которых изготовлен каждый его элемент.

  • Корпус: Производится методом горячей объемной штамповки из сантехнической латуни марки CW617N. Эта технология, в отличие от литья, создает плотную, однородную структуру металла без пор и микротрещин, что является залогом высокой прочности и устойчивости к пиковым нагрузкам.
  • Обжимная гильза: Изготавливается из высококачественной нержавеющей стали (например, марки AISI 304). Это принципиально важно, так как гильза, находясь в стяжке или влажной среде, не должна подвергаться коррозии, чтобы не потерять свое обжимное усилие.
  • Уплотнительные кольца: Для систем отопления и водоснабжения применяется каучук EPDM (этилен-пропилен-диен-мономер). Этот материал сохраняет свою эластичность и герметизирующие свойства в широком диапазоне температур (от -40 до +140°C), устойчив к воздействию гликолевых антифризов и не подвержен старению и растрескиванию на протяжении минимум 50 лет.
  • Диэлектрическая прокладка: В основании каждого штуцера установлено диэлектрическое кольцо (обычно из тефлона - PTFE). Его важнейшая функция — изолировать алюминиевый слой металлопластиковой трубы от прямого контакта с латунью фитинга. Это полностью предотвращает возникновение гальванической пары и электрохимической коррозии, которая могла бы со временем разрушить трубу.
  • Фиксирующее кольцо с контрольными "окнами": Большинство современных фитингов оснащены направляющим кольцом из пластика. Оно не только удерживает гильзу в правильном положении, но и имеет специальные отверстия-"окна", через которые монтажник может визуально проконтролировать, что труба вставлена в фитинг до самого упора. Это простой, но эффективный способ избежать самой частой ошибки монтажа.

Угольник против изгиба трубы: инженерный подход

Хотя металлопластиковая труба обладает гибкостью, создание крутых поворотов на 90 градусов с малым радиусом путем изгиба — плохая практика.

  • Риск залома: При попытке согнуть трубу слишком сильно можно легко получить залом (сплющивание), который резко сужает проходное сечение, создает высокое гидравлическое сопротивление и становится слабым местом.
  • Напряжение в материале: Сильный изгиб создает остаточное напряжение в слоях полиэтилена и алюминия, что со временем может привести к расслоению или разрушению трубы.
  • Полнопроходной угольник решает эту проблему, обеспечивая плавный поворот потока с минимальными потерями давления и без какого-либо напряжения в материале трубы.

Пошаговое руководство по монтажу и критические ошибки

Правильная последовательность действий:

  1. Резка: Отрежьте трубу строго перпендикулярно оси с помощью специальных ножниц.
  2. Калибровка и снятие фаски: Это самый важный этап! Используйте специальный калибровщик для вашего диаметра трубы. Сделайте несколько вращательных движений. Инструмент одновременно восстанавливает идеальную круглую форму среза (которая сминается ножницами), снимает внутреннюю фаску (чтобы не повредить уплотнительные кольца) и внешнюю. Пропуск этого этапа гарантированно приведет к протечке!
  3. Соединение: Наденьте трубу на штуцер фитинга до упора, контролируя глубину посадки через "окна" в пластиковом кольце.
  4. Опрессовка: Установите пресс-клещи нужного профиля (TH или U) строго перпендикулярно трубе так, чтобы они точно охватывали гильзу. Произведите обжим до полного сведения рукояток инструмента. Опрессовка всегда выполняется только один раз!

Пять критических ошибок монтажа:

  1. Отсутствие калибровки: Острый край трубы срезает или задирает O-кольца.
  2. Неполная посадка трубы на штуцер: Гильза обжимает пустое место.
  3. Перекос инструмента: Неравномерный обжим.
  4. Использование несовместимых профилей (например, фитинг TH, а клещи U): Гарантированная протечка.
  5. Повторная опрессовка: Разрушает структуру соединения.

Пресс-угольники — это технология, которая при соблюдении правил и наличии правильного инструмента обеспечивает непревзойденную скорость и стабильное качество монтажа. В нашем каталоге представлены пресс-фитинги, соответствующие самым строгим стандартам, которые станут надежной основой вашей инженерной системы.

Вопросы и ответы

Какие размеры пресс-фитингов прямого переходного типа доступны в каталоге?

В каталоге представлены пресс-фитинги следующих размеров: 20х16 мм, 26х16 мм, 26х20 мм и 32х26 мм. Эти размеры охватывают широкий спектр применения, от бытовых систем до промышленных установок.

Из каких материалов изготовлены пресс-фитинги прямого переходного типа?

Пресс-фитинги изготовлены из латуни CW617N (кованой никелированной). Этот материал обеспечивает высокую прочность, коррозийную стойкость и долговечность, что особенно важно для систем водоснабжения и отопления.

Какой срок гарантии предоставляется на пресс-фитинги прямого переходного типа?

Срок заводской гарантии на пресс-фитинги составляет 1 год. Это подтверждает их надежность и соответствие высоким стандартам качества.

Какие преимущества у пресс-фитингов прямого переходного типа?

Пресс-фитинги обеспечивают надежное и герметичное соединение труб, исключают утечки, легко монтируются с помощью пресс-инструмента, устойчивы к коррозии и механическим повреждениям. Они подходят для использования в агрессивных средах и обладают высокой теплопроводностью.

Где можно узнать о доставке и оплате пресс-фитингов?

Информация о доставке и оплате доступна в соответствующем разделе на сайте. Также можно уточнить детали по телефону +7 (800) 100-45-23 или +7 (495) 104-55-54 в рабочие часы: Пн-Чт с 9:00 до 18:00, Пт с 9:00 до 17:00.
